WATEX CMS36 DUPLEX ūdens mīkstinātājs

Ražotājs: WATEX
Produkta kods: CMS36D
Šāda kombinācija neeksistē

Iekārtas raksturojums:

  • Nepārtrauktas ūdens mīkstināšanas sistēma. Abas filtra tvertnes veic filtrāciju vienlaicīgi, taču filtra reģenerācijas laikā tiek nodrošināta puse no maksimālas filtra caruplūdes
  • CMS DUPLEX iekārtas izmanto mājsaimniecībās, daudzdzīvokļu mājās, katlu mājās, ražošanas uzņēmumos, pašvaldībās
  • Filtra kalpošanas ilgums - vairāk par 10 gadiem
  • Augstas kvalitātes sastāvdaļas
  • Ekonomiska ekspluatācija
  • Efektīvi mīkstina, samazina dzelzs, mangāna un amonija saturu ūdenī
  • Automātiska darbība un reģenerācija pēc ūdens patēriņa ar sāls šķīdumu (NaCl)
  • Vienkārša uzstādīšana un lietošana
  • Nepieciešams kanalizācijas pieslēgums. Skalošanas ūdeni var novadīt Bioloģiskajās NAI
  • Iekārta neattīra smaku. Papildus jāuzstāda WATEX RCMB, CTC vai AERO iekārta

ŪDENS KVALITĀTES PROBLĒMA

Ūdens cietība ir dabīgo ūdens īpašību kopums, kas saistīts ar zemes saturošu sāļu, kalcija un magnija jonu koncentrāciju ūdenī. Lai arī ciets ūdens nav kaitīgs cilvēka veselībai, tas var ietekmēt santehnikas iekārtu, piemēram, veļas mašīnu, boileru, trauku mazgājamo mašīnu, cauruļu u.c. aprīkojuma darbību izgulsnējoties tajās kā katlakmens. Lietojot cietu ūdeni veļas mazgāšanai vai tīrīšanas darbiem, nepieciešams lielāks daudzums mazgāšanas līdzekļu. Ciets ūdens var samazināt santehnikas iekārtu kvalitatīvas ekspluatācijas laiku un palielināt enerģijas patēriņu.

RISINĀJUMS

Risinājums ūdens kvalitātes uzlabošanai augsta ūdens patēriņa objektiem vai nepārtrauktas un nemainīgas ūdens kvalitātes nodrošināšanā ilgstošā periodā ir WATEX CMS DUPLEX ūdens mīkstināšana sistēmas, kuru pamatā ir ūdens mīkstināšana un atdzelžošana ar jonu apmaiņas sveķiem, kuri tiek reģenerēti ar sāls (NaCl) šķīdumu.

FILTRU DARBĪBA

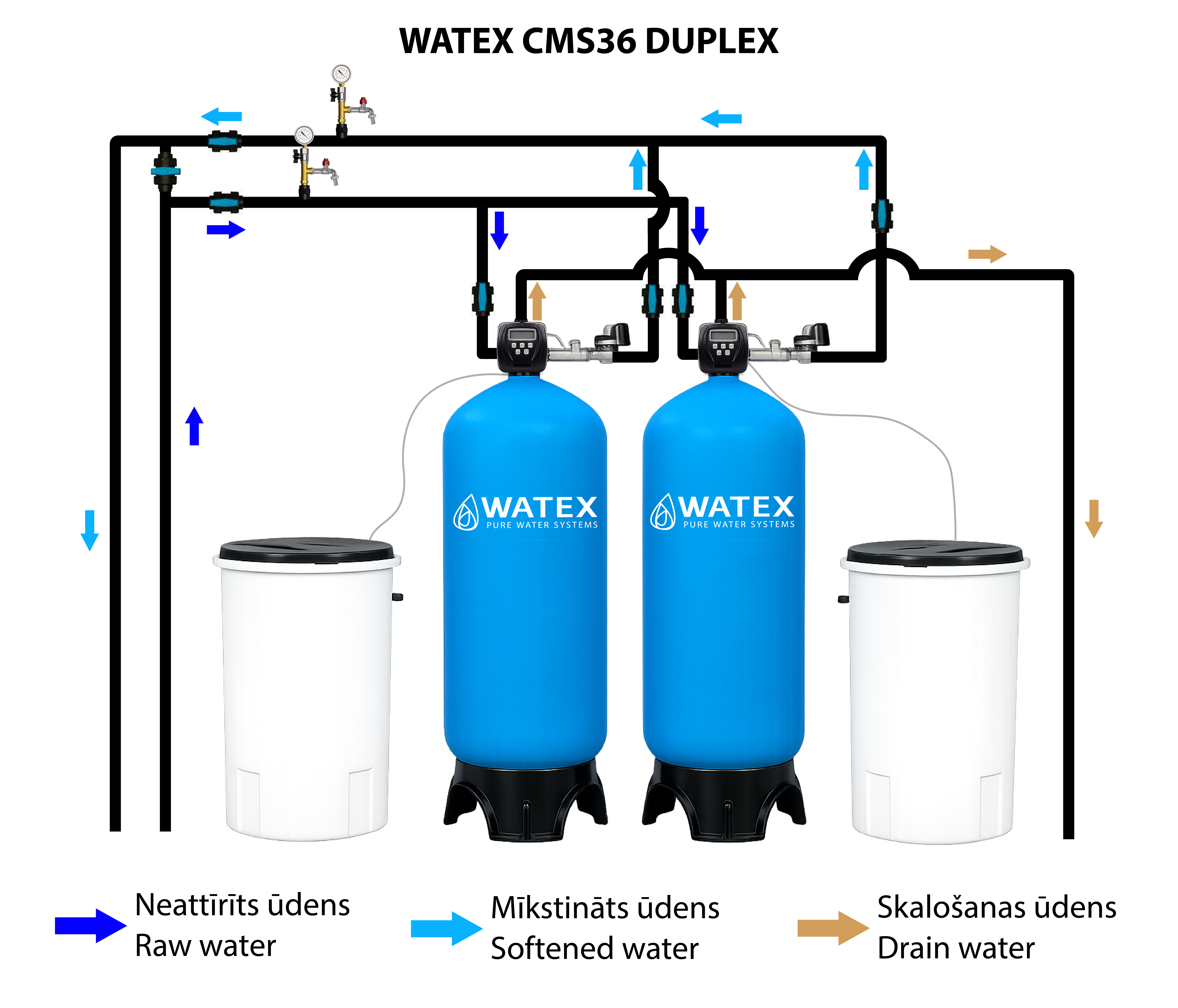

Iekārta sastāv no 2 filtra tvertnēm, 2 vadības blokiem un 2 sāls tvertnēm. Filtra tvertnēs ir sabērti jonu apmaiņas sveķi, kuri nodrošina ūdens cietības un dzelzs koncentrācijas samazināšanu. Vadības bloks automātiski veic filtru reģenerāciju. Filtru kapacitāti starp reģenerācijas aprēķina, vadoties no ienākošā ūdens kvalitātes un jonu apmaiņas sveķu daudzuma. Ūdens vienlaicīgi plūst caur abām filtru tvertnēm. Kad notiek reģenerācija ūdens plūsma tiek nodrošināta caur vienu filtra tvertni, kamēr otra tiek reģenerēta. Filtrācijas rezultātā filtrējošajā materiālā (jonapmaiņas sveķos) ar laiku uzkrājas nosēdumi. Reģenerācijas laikā nosēdumi tiek skaloti ārā no filtra un filtrējošā materiāla īpašību atjaunošanai tiek izmantots reaģents sāls tabletēs (NaCl). Kaut arī iekārtas izmanto sāls šķīdumu reģenerācijas laikā, skalošanās ūdeni var novadīt bioloģiskajās notekūdeņu attīrīšanas ietaisēs.

Iekārta veic arī ūdens atdzelžošanas funkciju, taču dzelzs saturs nedrīkst pārsniegt 2.5-3.0 mg/l.

Iekārtu var izvietot mitrās telpās vai pazemes šahtās, kas veidotas no grodiem.

FILTRA VADĪBA

WATEX CMS DUPLEX iekārtas ir aprīkotas ar Clack WS CI vadības blokiem, kuriem ir iebūvēts ūdens plūsmas mērītājs un kurš veic filtru reģenerāciju vadoties no patērētā ūdens daudzuma. Ūdens patēriņa uzskaite samazina sāls patēriņu un uz kanalizāciju novadīto ūdens daudzumu. Iekārtu var aprīkot ar apvadlīniju tādā veidā nodrošinot vienkāršu un operatīvu uzstādīšanu un filtru apkopi. Vadības bloks saglabā visu informāciju gadījumos, ja tiek pārtraukta elektroenerģijas padeve. Iekārtai ir iespējams uzstādīt virkni parametru atkarībā no patērētāju vajadzībām un vēlmēm. Iespējams regulēt reģenerācijas laiku, biežumu, reaģenta patēriņu, ūdens cietību (atsevišķos vadības bloka modeļos) un citus parametrus.







Parādīt visu aprakstu

Iekārtas tehniskie parametri

Mērvienība

Modelis

CMS24 Duplex

CMS30 Duplex

CMS36 Duplex

Iekārtas ražība* Qnom

m3/st

9

17

25

Iekārtas ražība** Qmax

m3/st

9

23

38

Iekārtas maksimālā caurplūde

m3/st

9

23

38

Iekārtas kapacitāte starp reģenerācijām

m3

41

64

75

Aprēķina ienākošā ūdens kvalitāte

Dzelzs – 0,2 mg/l; Cietība – 6,0 mg-ekv/l

Skalošanas ūdens daudzums***

litri

900

1400

1800

Sāls patēriņš vienā reģenerācijas ciklā

kg

41.5

64

75

Skalošanas minimālā intensitāte

m3/st

2.3

3.7

5.3

Tvertnes izmērs (diametrs)

collas

24

30

36

m

0.61

0.76

0.91

Tvertnes tilpums

litri

415

640

850

Filtrējošā materiāla daudz. tvertnē

litri

275

425

550

Iekārtas kopējais izmērs



Garums (L)

m

2.86

3.54

3.84

Platums (W)

m

0.77

0.92

1.07

Augstums (H)

m

2

2.1

2.1

Ūdens piesl. Iekš/ār/kan

collas

1¼”/1¼”/1”

1 ½”/1 ½”/1¼”

2”/ 2”/1 ½”

Clack vadības bloks



CI 1.25”   NHVB x 2

CI 1.5”     NHVB x 2

CI 2.0”     NHVB x 2

Attīrīšanas iespējas



Cietība, dzelzs, amonijs, duļķainība

Tvertnes materiāls



FRP (stiklašķiedras)

Filtrējošais materiāls



Jonu apmaiņas sveķi Resinex KW-8, kvarca smilts 1x3 mm, 3x5 mm

Darba spiediens

bar

2-6

Elektropieslēgums



220V, 50Hz, 1 fāze

Elektropatēriņš

W

3 W



* Filtrācijas ātrums 25 BV/h

** Filtrācijas ātrums 40 BV/h

*** Daudzums var divkāršoties, mainoties ienākošā ūdens kvalitātei

PRIEKŠNOSACĪJUMI

Iekārtai nepieciešams kanalizācijas un elektrības pieslēgums 220 V, ienākošā ūdens spiediens vismaz 2.5 bar, telpas temperatūra virs 0o C, ūdens temperatūra līdz 25o C, kā arī pareizs sistēmas slēgums.

IETEIKUMI

  • Pirms iekārtu uzstādīšanas nepieciešams veikt ūdens ķīmiskā sastāva noteikšanu.
  • Uz ienākošās līnijas, pirms filtriem, ieteicams uzstādīt mehānisko filtru, tādā veidā panākot ilgāku filtru kalpošanas laiku.

Papildus aprīkojuma iespējas:

  • Kondensāta izolācija tvertnei.
  • Apvadlīnija (by-pass) – nav jāveido sava apvadlīnija no trim lodveida krāniem. Ērtākai montāžai un apkopēm.
