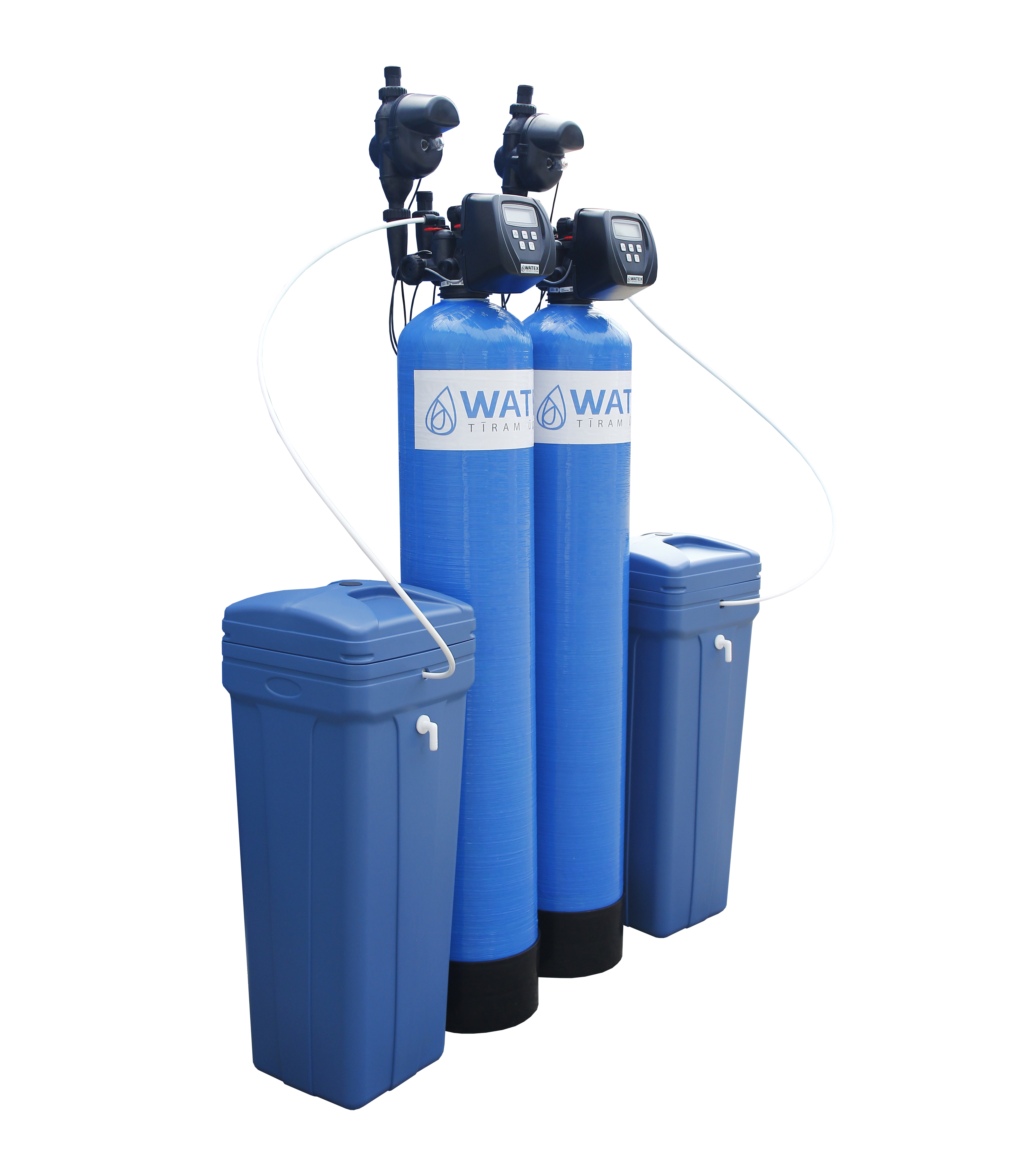

WATEX CMS10 DUPLEX ūdens mīkstinātājs

Ražotājs: WATEX
Produkta kods: CMS10D
Šāda kombinācija neeksistē
1,500.00
1,815.00

Iekārtas raksturojums:

  • Nepārtruktās ūdens mīkstināšanas sistēma. Mīksts ūdens bez pārtraukuma
  • Efektīvi mīkstina, samazina dzelzs, mangāna un amonija saturu ūdenī
  • Augstas kvalitātes sastāvdaļas
  • Filtra kalpošanas ilgums vairāk par 10 gadiem
  • Paredzēts vasarnīcām, privātmājām, komerciestādēm, kas pieslēgtas pie centralizētās ūdensapgādes u.c.
  • Automātiska attīrīšana un reģenerācija pēc ūdens patēriņa
  • Reģenerācija ar sāls tabletēm (NaCl)
  • Nepieciešams kanalizācijas pieslēgums. Skalošanas ūdeni var novadīt Bioloģiskajās NAI
  • Vienkārša uzstādīšana un lietošana
  • Iekārta nenoņem smaku. Papildus jāliek WATEX CMB vai CTO vai AERO iekārta
  • Ekonomiska ekspluatācija

ŪDENS KVALITĀTES PROBLĒMA

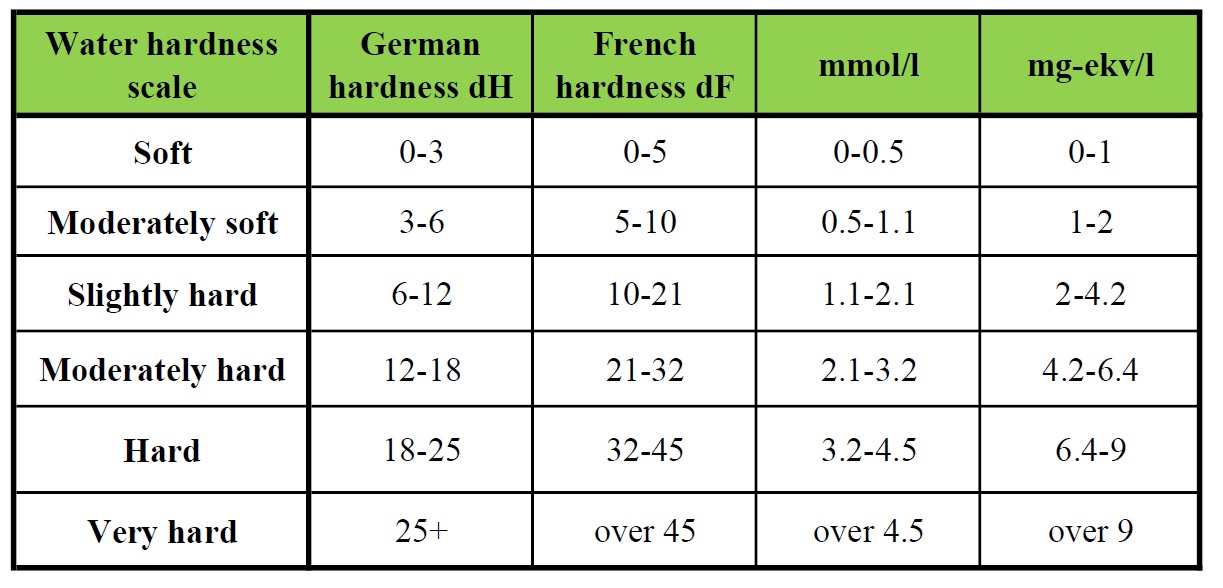

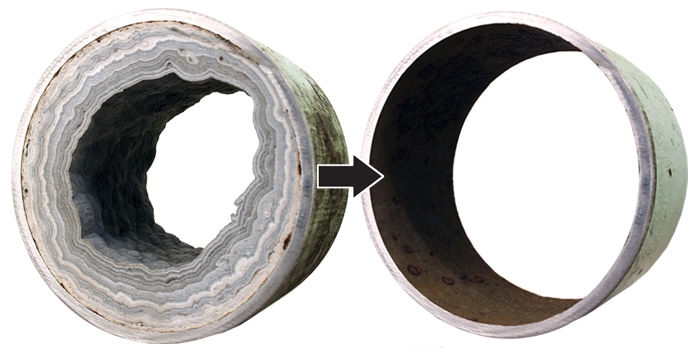

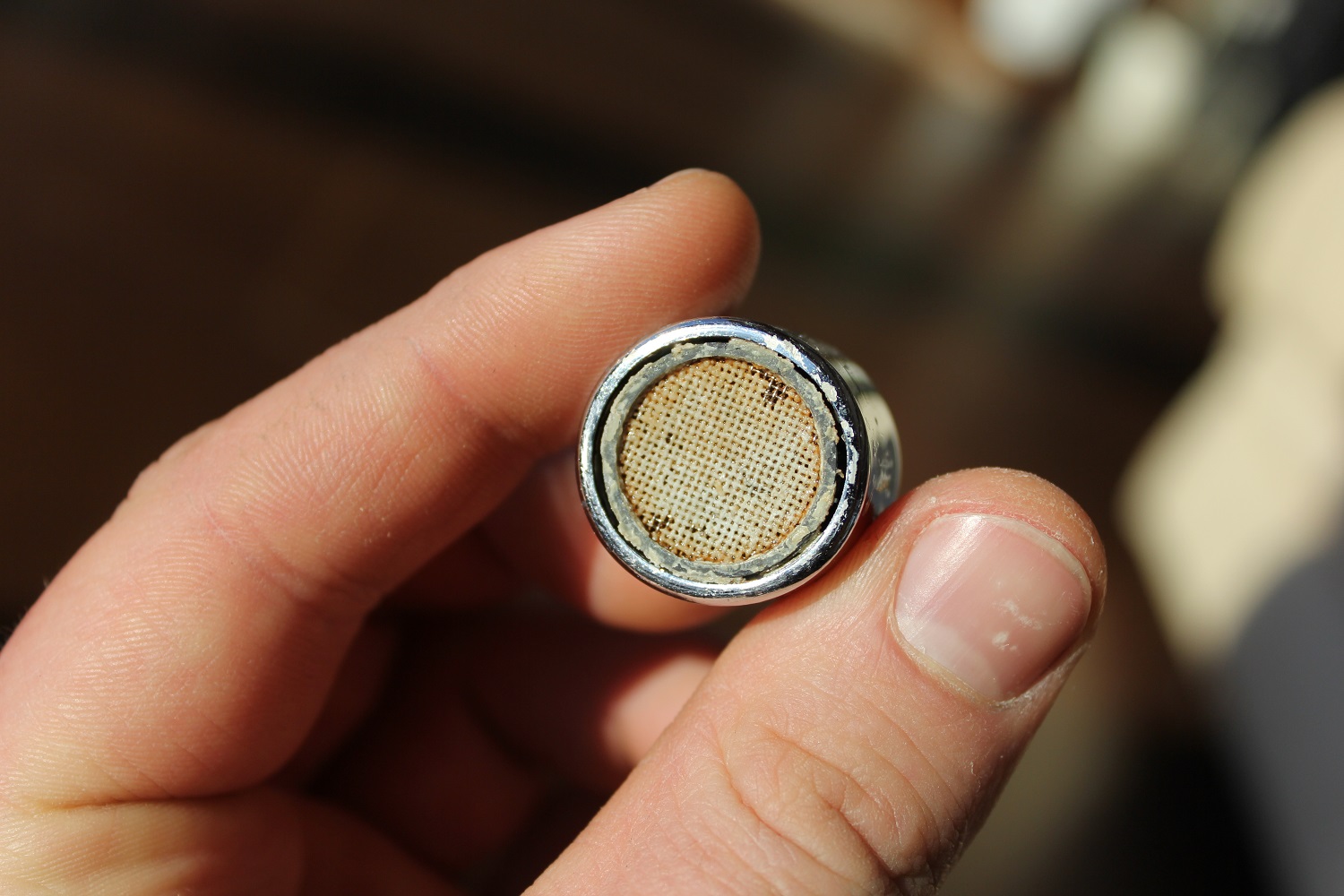

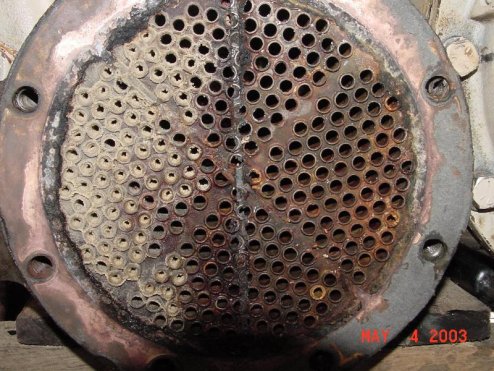

Cietība ir dabīgo ūdens īpašību kopums, kas saistīts ar sārmzemju metālu saturošu sāļu, visbiežāk kalcija un magnija sāļu, koncentrāciju ūdenī. Lai arī ciets ūdens nav kaitīgs cilvēka veselībai, tas var radīt nopietnus draudus dažādām ierīcēm, piemēram, veļas mašīnām, boileriem, trauku mazgājamajām mašīnām un caurulēm, izgulsnējoties tajā kā katlakmens. Lietojot šādu ūdeni veļas mazgāšanai, nepieciešams lielāks daudzums mazgāšanas līdzekļu. Cietība samazinās sanitārtehniski iekārtu kvalitatīvas ekspluatācijas laiku un palielinās enerģijas patēriņu.

RISINĀJUMS

Risinājums šīm problēmām ir ūdens mīkstināšana ar jonu apmaiņas sveķiem, kas tiek skaloti ar NaCl šķīdumu. WATEX CMS DUPLEX sērijas iekārtas ir nepārtrauktās darbības ūdens mīkstināšanas aprīkojums, kuru pārsvarā izmanto ražošanas uzņēmos, kur ir nepieciešams nodrošināt nepārtrauktu, nemainīgu ūdens cietību un dzelzs saturu ilgstošā laika periodā ar pieļaujamu caurplūdes maiņu reģenerācijas laikā.

FILTRU DARBĪBA

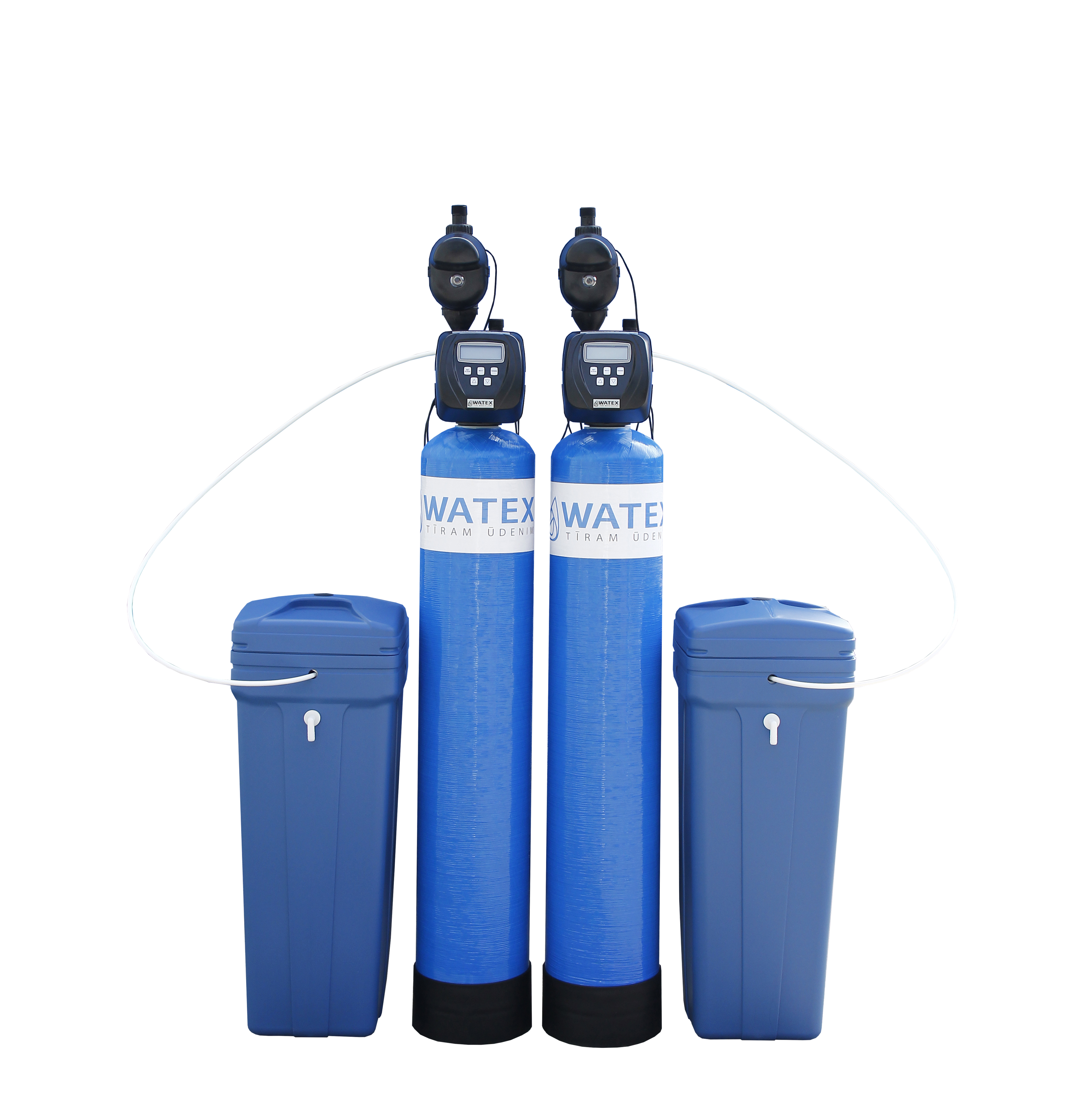

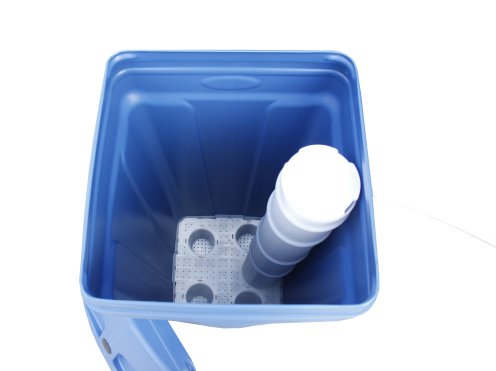

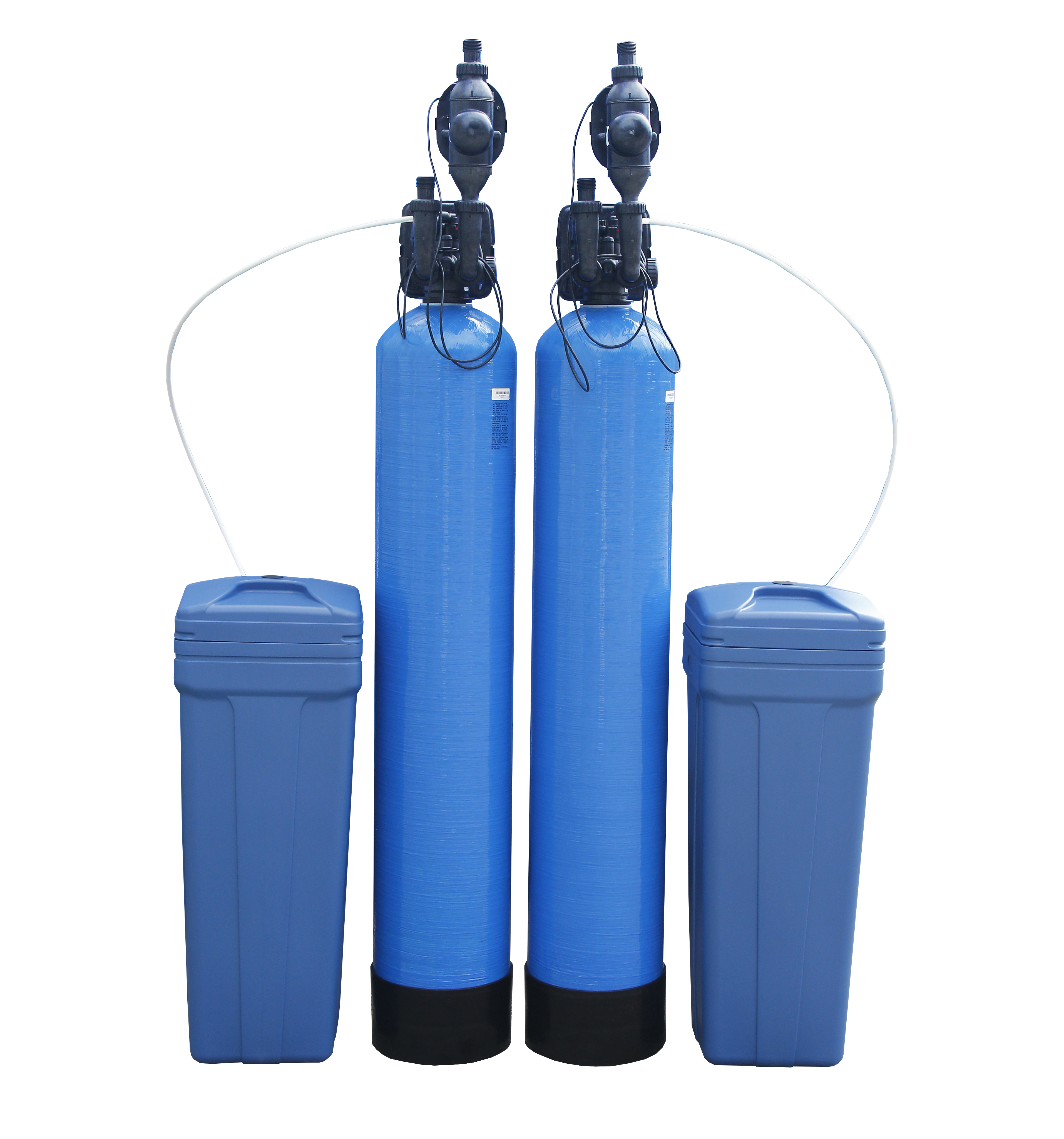

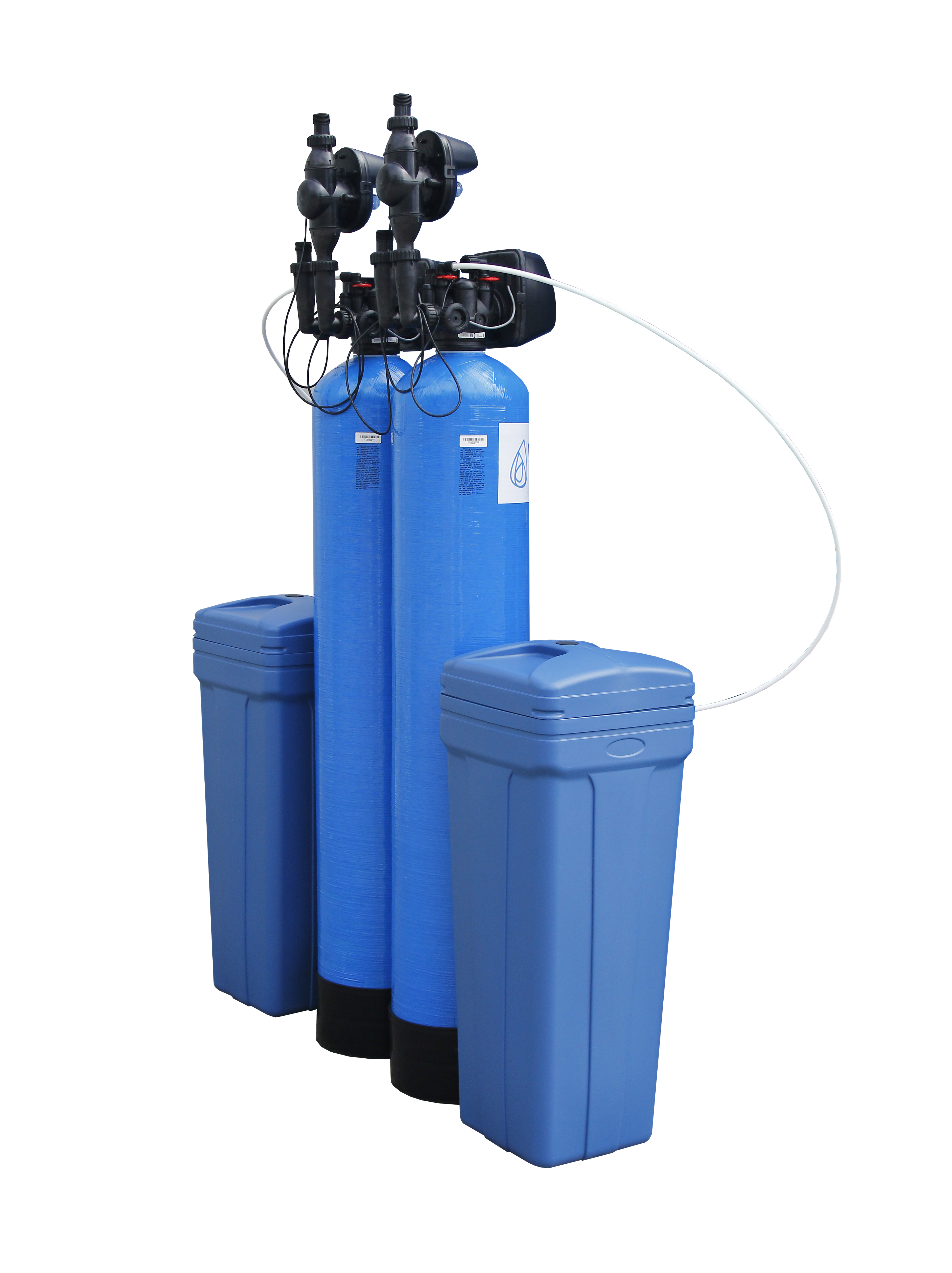

Filtru darbības rezultātā filtrējošajā materiālā (jonapmaiņas sveķos) ar laiku uzkrājas Ca, Mg un Fe joni. Filtrējošā materiāla atjaunošanai tiek izmantots reaģents – sāls (NaCl). Kaut arī iekārtas izmanto reaģentu skalošanās ūdeni var iepludināt bioloģiskajās attīrīšanas ietaisēs. Iekārta sastāv no 2 filtra kolonnām, 2 vadības blokiem un 2 sāls tvertnēm. Filtra kolonnā ir sabērti jonapmaiņas sveķi, kuri nodrošina ūdens cietības un dzelzs koncentrācijas samazināšanu. Vadības bloks automātiski veic filtru reģenerāciju. Filtru kapacitāti starp reģenerācijas spējām aprēķina vadoties no sveķu daudzuma tajos un ienākošā ūdens kvalitātes. Ūdens vienlaicīgi plūst caur abām sveķu kolonnām. Kad ir reģenerācija ūdens plūsma tiek nodrošināta caur vienu, kamēr otra tiek reģenerēta.

FILTRA VADĪBA

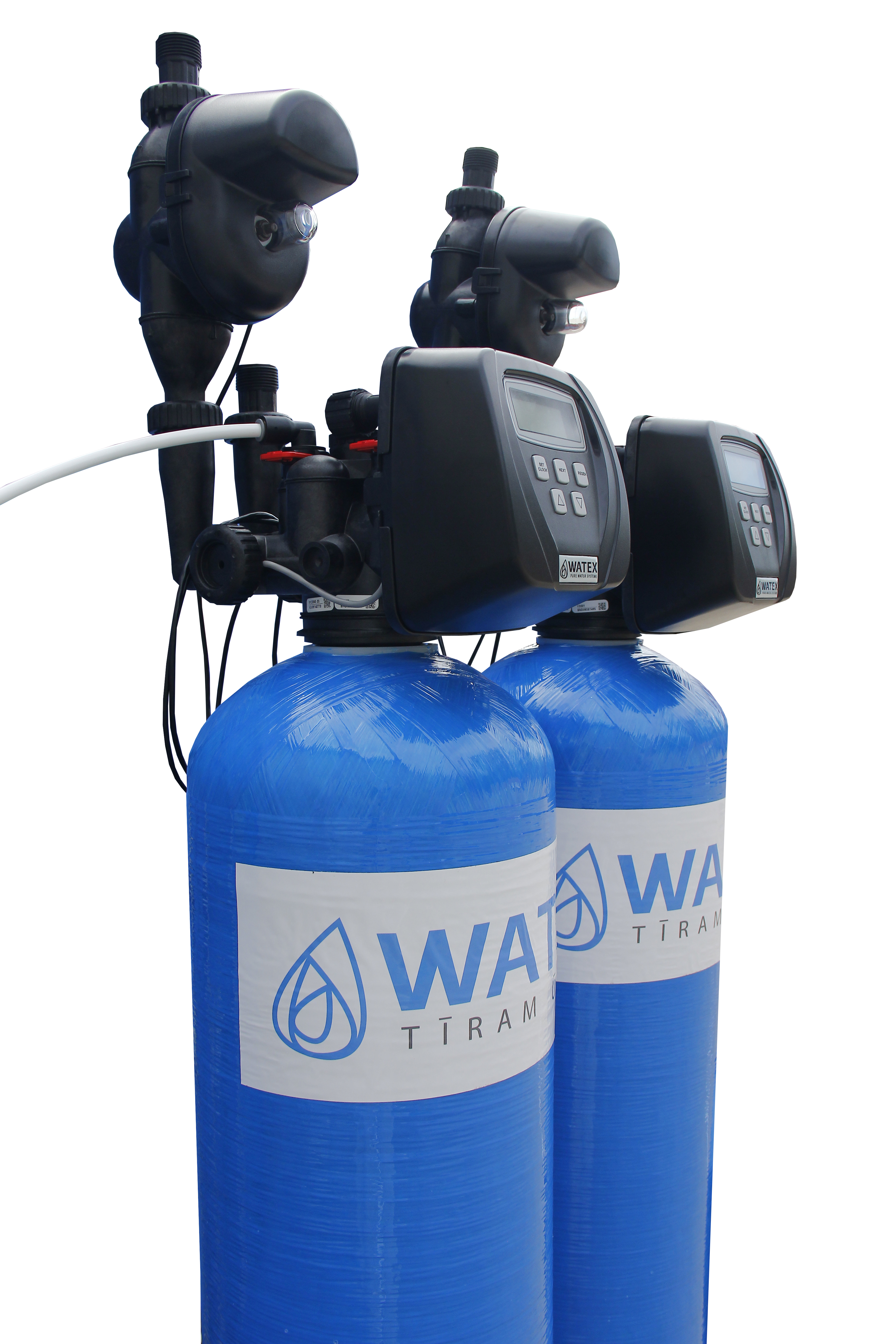

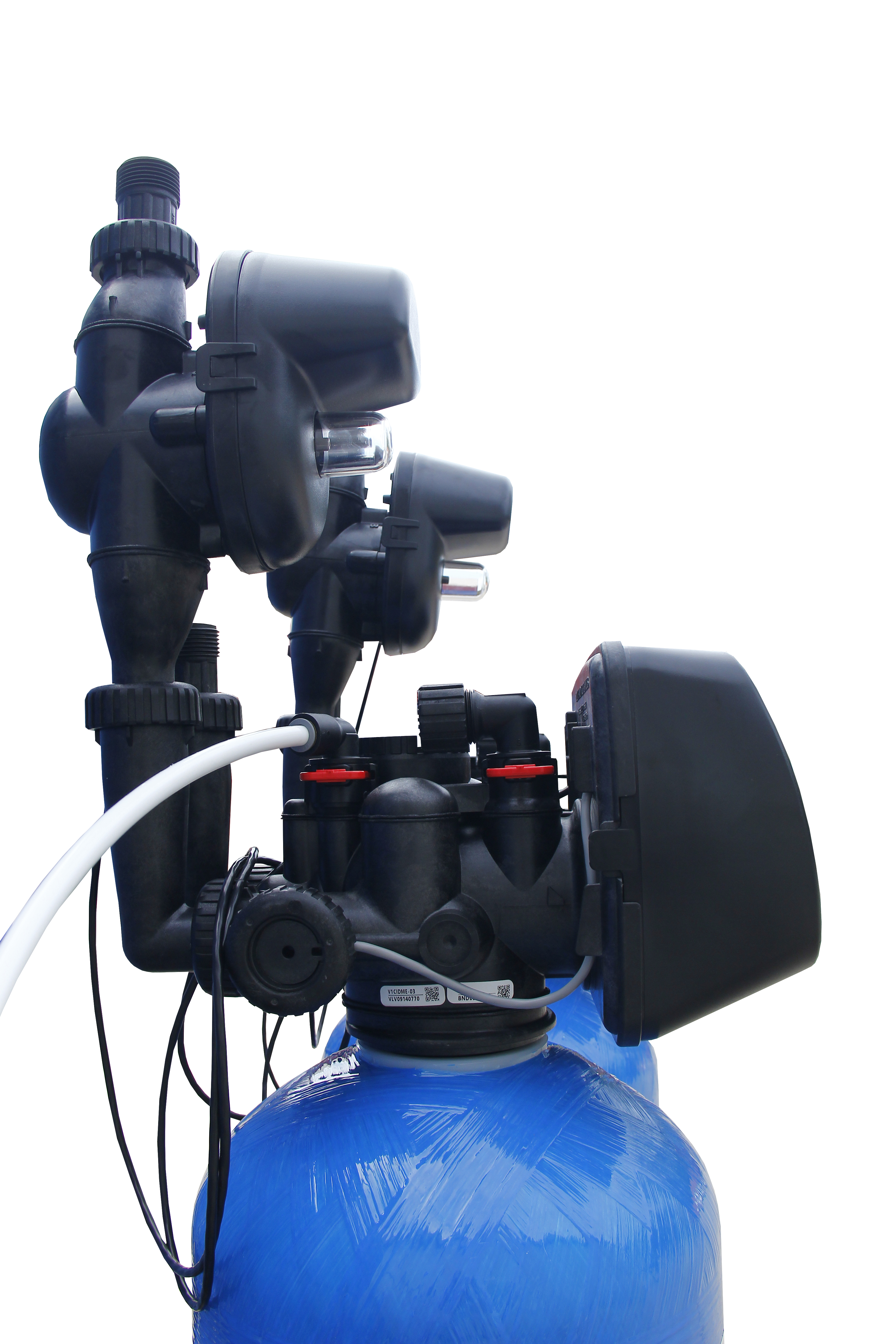

WATEX CMS DUPLEX iekārtas ir aprīkotas ar Clack WS CI vadības blokiem, kuriem ir iebūvēts plūsmas mērītājs un kurš veic filtru reģenerāciju vadoties no patērētā ūdens daudzuma. Ūdens patēriņa uzskaite samazina nepieciešamās sāls daudzumu. Iekārtu var aprīkot ar apvadlīniju tādā veidā nodrošinot vienkāršu un operatīvu apkopi. Vadības bloks saglabā visu informāciju arī gadījumos, ja tiek pārtraukta elektroenerģijas padeve. Iekārtai ir iespējams uzstādīt virkni parametru atkarībā no patērētāju vajadzībām un vēlmēm. Iespējams regulēt reģenerācijas laiku, biežumu, reaģenta patēriņu, ūdens cietību un citus parametrus. 2 vadības bloki nodrošina nemainīgu ūdens kvalitāti – abas filtra kolonnas darbojas vienlaicīgi, kad viena filtra kolonna tiek skalota otra turpina darboties nodrošinot patērētājus ar attīrītu ūdeni. Filtru skalošanās laikā tiek nodrošināta puse no filtru caurplūdes.


Parādīt visu aprakstu

Iekārtas tehniskie parametri

Mērvienība

Modelis

CMS8 Duplex

CMS9 Duplex

CMS10 Duplex

CMS12 Duplex

CMS13 Duplex

Iekārtas ražība* Qnom

m3/st

0.8

1.2

2

2.8

3.6

Iekārtas ražība** Qmax

m3/st

1.2

2

3.2

4.4

5.6

Iekārtas maksimālā caurplūde

m3/st

6

6

6

6

6

Iekārtas kapacitāte starp reģenerācijām ***

litri

2300

3800

6000

8300

10600

Aprēķina ienākošā ūdens kvalitāte

Dzelzs – 0,2 mg/l; Cietība – 6,0 mg-ekv/l

Skalošanas ūdens daudzums

litri

70

100

150

200

250

Sāls patēriņš vienā reģenerācijas ciklā

kg

2.3

3.8

6

8.3

10.5

Skalošanas minimālā intensitāte

m3/st

0.26

0.33

0.41

0.58

0.68

Tvertnes izmērs (diametrs)

collas

8

9

10

12

13

m

0.2

0.23

0.25

0.3

0.33

Tvertnes tilpums

litri

25

32

64

85

110

Filtrējošā materiāla daudz. tvertnē

litri

15

25

40

55

70

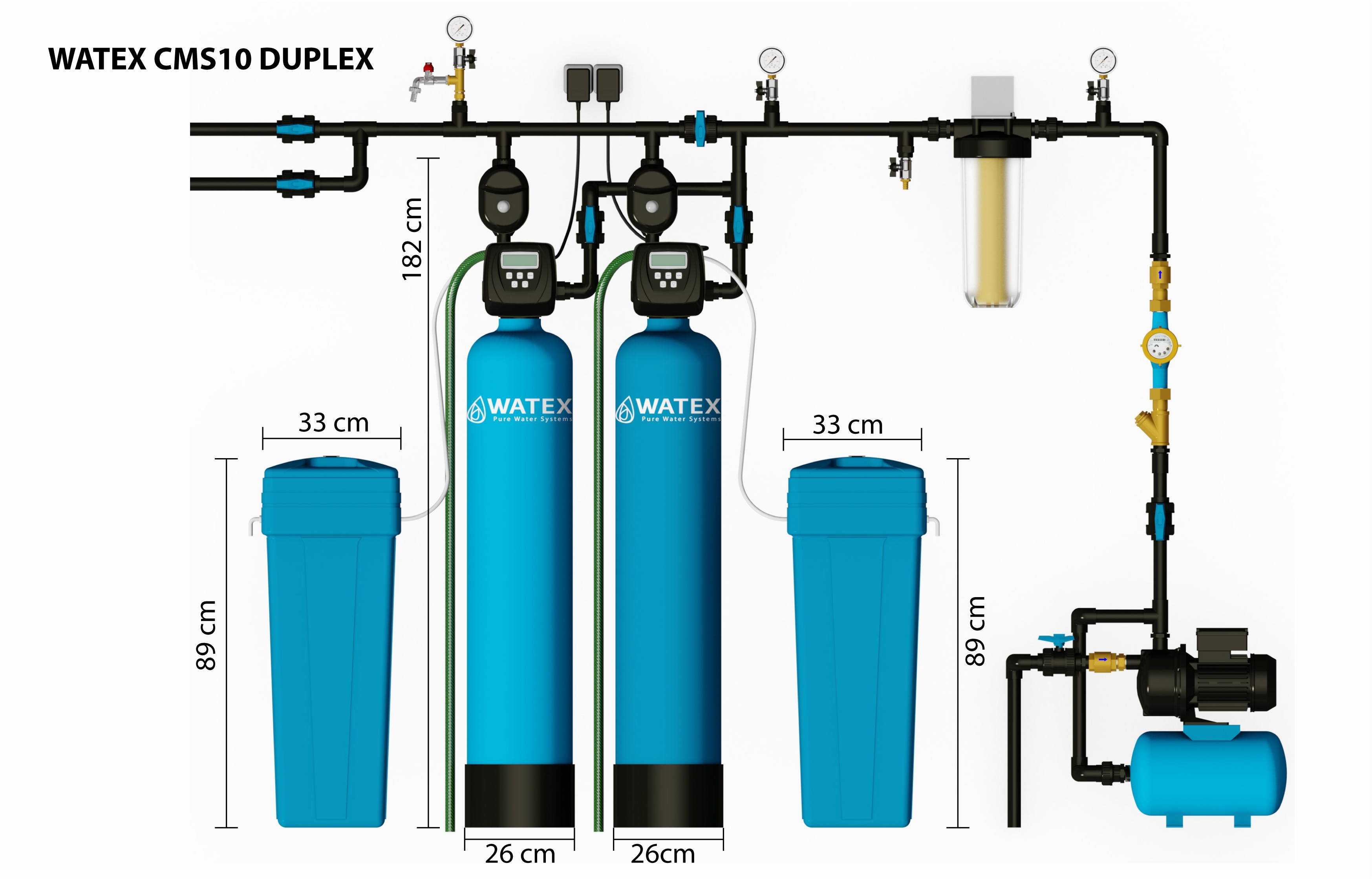

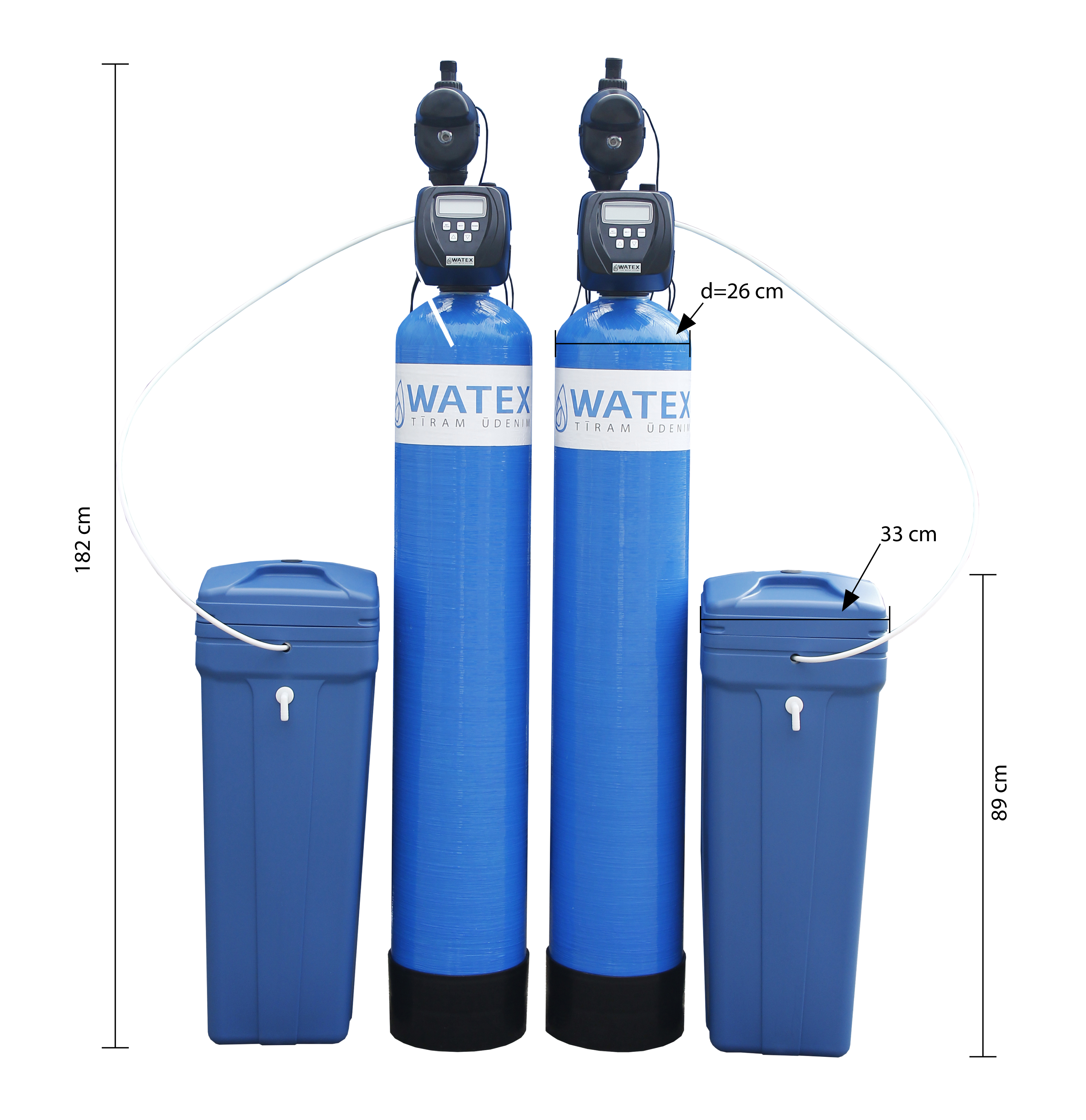

Iekārtas kopējais izmērs



Garums (L)

m

1.06

1.12

1.18

1.28

1.68

Platums (W)

m

0.28

0.28

0.28

0.3

0.46

Augstums (H)

m

1.14

1.47

1.62

1.57

1.62

Ūdens piesl. Iekš/ār/kan

collas

1”/1”/1”

1”/1”/1”

1”/1”/1”

1”/1”/1”

1”/1”/1”

Clack vadības bloks



CI 1”   NHVB x 2

CI 1”   NHVB x 2

CI 1”   NHVB x 2

CI 1”   NHVB x 2

CI 1”   NHVB x 2

Attīrīšanas iespējas



Cietība, dzelzs, amonijs, duļķainība

Tvertnes materiāls



FRP (stiklašķiedras)

Filtrējošais materiāls



Jonu apmaiņas sveķi Resinex KW-8, kvarca smilts 1x3 mm, 3x5 mm

Darba spiediens

bar

2-6

Elektropieslēgums



220V, 50Hz, 1 fāze

Elektropatēriņš

W

3 W



* Filtrācijas ātrums 25 BV/h

** Filtrācijas ātrums 40 BV/h

*** Daudzums var divkāršoties, mainoties ienākošā ūdens kvalitātei

PRIEKŠNOSACĪJUMI

Iekārtai nepieciešams kanalizācijas un elektrības pieslēgums 220 V, ienākošā ūdens spiediens vismaz 2.5 bar, telpas temperatūra virs 0o C, ūdens temperatūra līdz 25o C, kā arī pareizs sistēmas slēgums.

IETEIKUMI

  • Pirms iekārtu uzstādīšanas nepieciešams veikt ūdens ķīmiskā sastāva noteikšanu.
  • Uz ienākošās līnijas, pirms filtriem, ieteicams uzstādīt mehānisko filtru, tādā veidā panākot ilgāku filtru kalpošanas laiku.

Papildus aprīkojuma iespējas:

  • Kondensāta izolācija tvertnei.
  • Apvadlīnija (by-pass) – nav jāveido sava apvadlīnija no trim lodveida krāniem. Ērtākai montāžai un apkopēm.
