WATEX FA800 x3 atdzelžošanas filtrs

Ražotājs: WATEX
Produkta kods: FA0800X3
Šāda kombinācija neeksistē

ŪDENS KVALITĀTES PROBLĒMA

Dzelzs un mangāns bieži izraisa galvenās problēmas hidrotehniskajās ierīcēs. Nogulsnēm uzkrājoties caurulēs krītas ūdensapgādes un apkures sistēmu energoefektivitāte vai tās aizsērē pilnībā. Ūdens ar paaugstinātu Dzelzs un Mangāna saturu dzeramā ūdens apgādes sistēmās padara tā lietošanu nepatīkamu iedzīvotājiem, jo ūdenim ir metāliska piegarša, pastiprināti nolietojas sadzīves tehnika un dzelzs rūsganā krāsa izsēžas uz veļas un santehnikas. Valstī noteiktais standarts dzelzs un mangāna koncentrācijai centralizētajās ūdens apgāde sistēmās ir 0,1mg/l dzelzs un 0.05mg/l mangāna.

RISINĀJUMS

Labākais risinājums šai problēmai ir oksidācija ar gaisu, ko veic WATEX FA iekārtu modeļi. WATEX FA sērijas filtri paredzēti ūdens attīrīšanai no duļķainības, izšķīdušā un oksidētā dzelzs, mangāna, smakas un amonija ciematiem, pilsētām un ražošanas uzņēmumiem. Galvenokārt to pielieto pazemes ūdens vai centralizētās ūdens apgādes sistēmās.

DARBĪBAS PRINCIPS

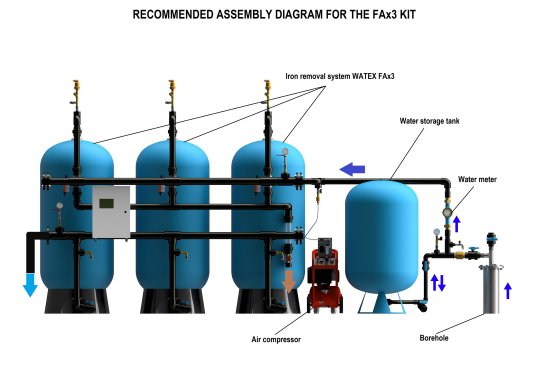

WATEX FA filtru darbības princips balstās uz aerāciju un filtrāciju. Kad neattīrītais ūdens tiek aerēts, dzelzs, mangāns un mehāniskie piemaisījumi veido mazas nogulsnes, kuras iespējams filtrēt. Suspendētās vielas tiek filtrēts caur filtrējošo materiālu, kas iebērts filtrā. Filtri regulāri pēc noteikta intervāla tiek skaloti atkarībā no piesārņojuma un ūdens patēriņa. Pēc izskalošanas filtri atkal ir gatavi ūdens attīrīšanai. Iekārta ir pilnībā sakomplektēta rūpnīcā. Objektā atliek tik pieslēgt ūdeni, kanalizāciju un elektrību un palaist iekārtu darbībā.

FILTRU APSAISTE

Sistēma ir aprīkota ar diviem elektriskiem trīsvirziena vārstiem, kas padara sistēmu vienkāršu un lētu ekspluatācijā. Cauruļvadu sistēma ir veidota no PVC caurulēm un veidgabaliem. Filtrus var skalot gan rokas, gan automātiskā režīmā.

SPIEDIENA TVERTNES

Filtru spiediena tvertnes ir izgatavotas no stikla šķiedras ar iekšēju PE pārklājumu ar spiediena klasi PN10.

FILTRA MATERIĀLS

Ūdens attīrīšanai tiek izmantots filtrējošais materiāls Aqua Mandix un kvarca smiltis ar dažādu graudiņu izmēru (0.4x0.8 mm, 0.7x1.25 mm,1x3 mm, 3x5 mm). Aqua Mandix porainā struktūra veido lielu aktīvo virsmu un nodrošina efektīvu adsorbciju un filtrējamo vielu uzkrāšanu. Aqua Mandix salīdzinājumā ar citiem filtrējošajiem materiāliem ir viegls un līdz ar to ir vieglāk skalojams un mazāk patērē skalošanas ūdeni.

VADĪBAS BLOKS

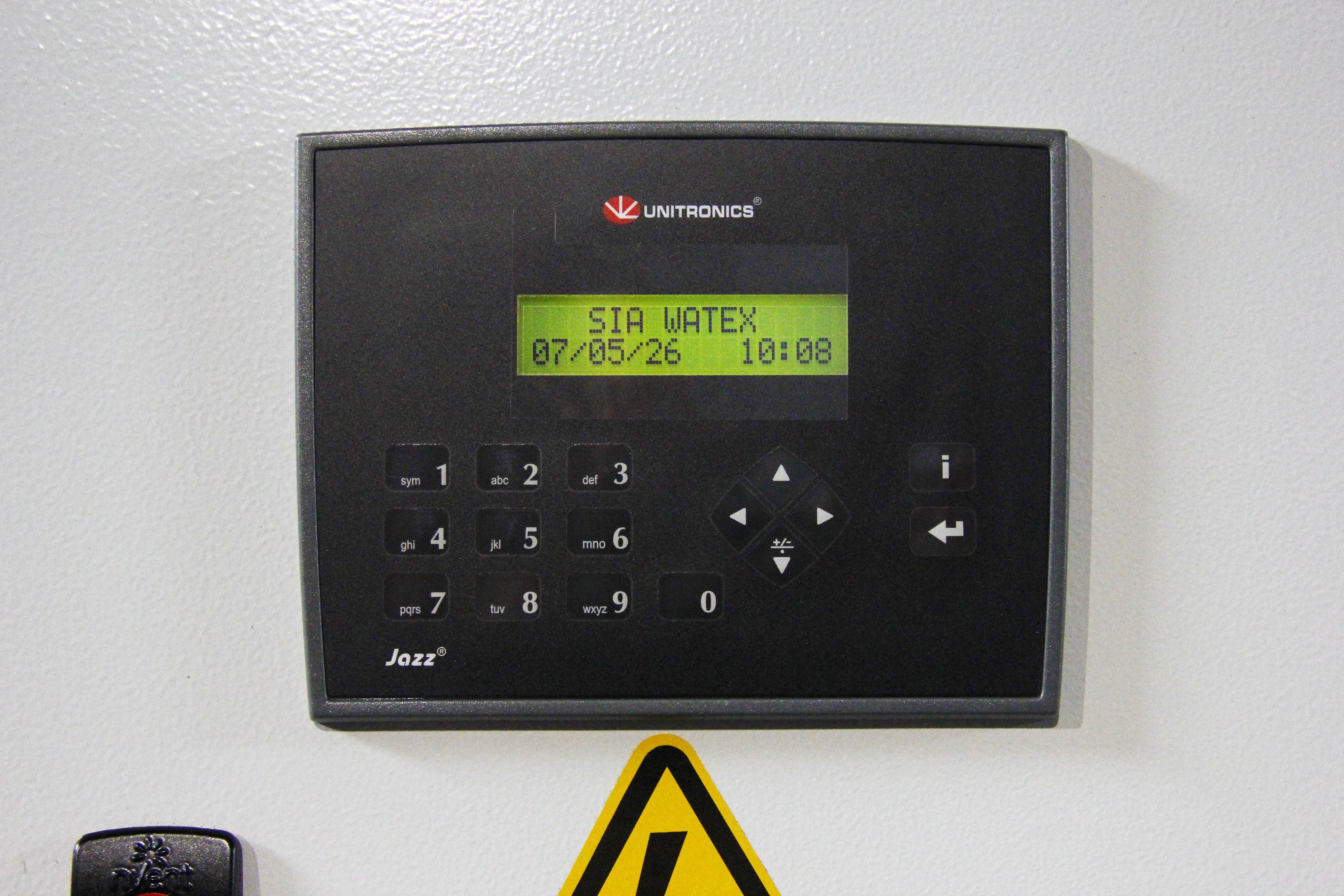

Filtri aprīkoti ar automātiskās darbības vadības bloku ar LCD displeju, kurā var uzstādīt filtru skalošanas parametrus - dienas, laikus, aizsardzību no nepiederošu personu piekļuves. Sistēma ir savietojama ar SCADA. Iespējams papildināt ar GSM apziņošanas sistēmu, filtru skalošanu pēc patērētā ūdens apjoma, filtrējošā materiāla irdināšanu ar gaisa pūtēju vai kompresoru.

GAISA PADEVE

Ūdens aerācijai nepieciešams uzstādīt bezeļļas gaisa kompresoru gaisa padevei sistēmā. Sistēmu var aprīkot ar jebkura ražotāja bezeļļas kompresoru. Sistēmā ir iebūvēta gaisa kontroles un regulēšanas mezgls. Gaisa padevi kontrolē sistēmā iebūvētais plūsmas slēdzis, kas dod signālu elektromagnētiskajam vārstam atvērties, kad ir ūdens plūsma. Gaiss ūdenī tiek ievadīts pirms filtriem.

SISTĒMAS APKALPOŠANA

Filtri dos labas kvalitātes ūdeni, ja apkalpojošais personāls sekos gaisa padevei, filtru atgaisošanai un skalošanas procesa pareizai izpildei. Ūdens atdzelžošanas tehnoloģiskajā procesā netiek pielietoti speciāli reaģenti, kuri būtu jāpapildina ekspluatācijas laikā.

Parādīt visu aprakstu

Iekārtas tehniskie parametri

Mērvienība

Modelis

FA 500x3

FA 600x3

FA 800x3

FA 900x3

FA 1000x3

Iekārtas ražība* Qnom

m3/h

5.3

7.0

10.9

15.6

19.6

Iekārtas ražība** Qmaks

m3/h

7.9

10.5

16.3

23.4

29.4

Skalošanas ūdens daudzums***

m3

0.88

1.17

1.81

2.60

3.27

Skalošanas minimālā intensitāte

m3/h

6.6

8.8

13.6

19.5

24.5

Tvertnes izmērs (diametrs)

collas

21

24

30

36

40



m

0.53

0.61

0.76

0.91

1.02

Tvertnes tilpums

litri

300

450

680

1000

1400

Filtrējošā materiāla daudz. tvertnē

litri

200

300

453

667

933

Iekārtas kopējais izmērs













Garums

m

2.04

2.25

2.70

3.18

3.50

Platums

m

0.83

0.91

1.06

1.21

1.31

Augstums

m

2.40

Attīrīšanas iespējas



Dzelzs, mangāns, duļķainība, smaka, krāsainība

Tvertnes materiāls



FRP (stiklašķiedras)

Filtrējošais materiāls



Aqua Mandix, kvarca smiltis
0.4x0.8 mm, 0.7x1.25 mm,1x3 mm, 3x5 mm

Ūdens piesl. Iekš/ār/kan.

mm

D63

Cauruļvadu apsaiste



PVC

Vārstu piedziņa



Trīsvirziena elektrovārsti BELIMO

Darba spiediens

bar

2-6

Elektropieslēgums­­



220V, 50Hz, 1 fāze

Elektropatēriņš

W

3 W



* Filtrācijas ātrums 8 m/h
** Filtrācijas ātrums 12 m/h
*** Pretplūsma 8 min
