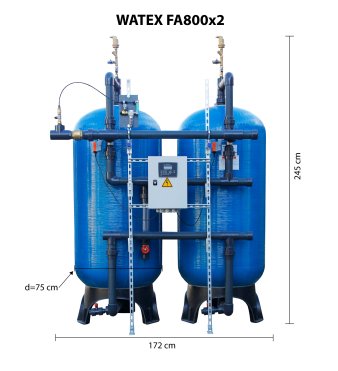

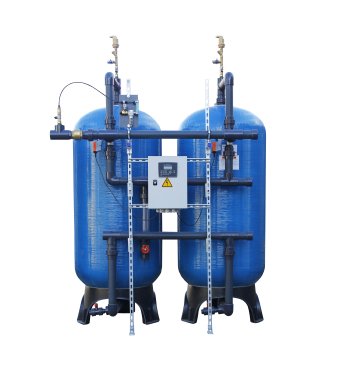

WATEX FA800x2
ŪDENS KVALITĀTES PROBLĒMA

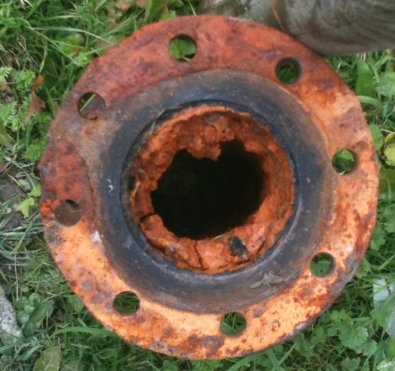

Dzelzs un mangāns bieži izraisa galvenās problēmas hidrotehniskajās ierīcēs. Nogulsnēm uzkrājoties caurulēs krītas ūdensapgādes un apkures sistēmu energoefektivitāte vai tās aizsērē pilnībā. Ūdens ar paaugstinātu Dzelzs un Mangāna saturu dzeramā ūdens apgādes sistēmās padara tā lietošanu nepatīkamu iedzīvotājiem, jo ūdenim ir metāliska piegarša, pastiprināti nolietojas sadzīves tehnika un dzelzs rūsganā krāsa izsēžas uz veļas un santehnikas. Valstī noteiktais standarts dzelzs un mangāna koncentrācijai centralizētajās ūdens apgāde sistēmās ir 0,1mg/l dzelzs un 0.05mg/l mangāna.
RISINĀJUMS
Labākais risinājums šai problēmai ir oksidācija ar gaisu, ko veic WATEX FA iekārtu modeļi. WATEX FA sērijas filtri paredzēti ūdens attīrīšanai no duļķainības, izšķīdušā un oksidētā dzelzs, mangāna, smakas un amonija ciematiem, pilsētām un ražošanas uzņēmumiem. Galvenokārt to pielieto pazemes ūdens vai centralizētās ūdens apgādes sistēmās.
DARBĪBAS PRINCIPS
WATEX FA filtru darbības princips balstās uz aerāciju un filtrāciju. Kad neattīrītais ūdens tiek aerēts, dzelzs, mangāns un mehāniskie piemaisījumi veido mazas nogulsnes, kuras iespējams filtrēt. Suspendētās vielas tiek filtrēts caur filtrējošo materiālu, kas iebērts filtrā. Filtri regulāri pēc noteikta intervāla tiek skaloti atkarībā no piesārņojuma un ūdens patēriņa. Pēc izskalošanas filtri atkal ir gatavi ūdens attīrīšanai. Iekārta ir pilnībā sakomplektēta rūpnīcā. Objektā atliek tik pieslēgt ūdeni, kanalizāciju un elektrību un palaist iekārtu darbībā.
Parādīt visu aprakstu|
Iekārtas tehniskie parametri |
Mērvienība |
Modelis |
||||
|
FA 500x2 |
FA 600x2 |
FA 800x2 |
FA 900x2 |
FA1000x2 |
||
|
Iekārtas ražība* Qnom |
m3/h |
3.6 |
4.7 |
7.3 |
10.5 |
14.3 |
|
Iekārtas ražība** Qmaks |
m3/h |
5.4 |
7.0 |
10.9 |
15.8 |
21.4 |
|
Iekārtas maksimālā caurplūde |
m3/h |
7.1 |
9.3 |
14.6 |
19.1 |
27.1 |
|
Aprēķina ienākošā ūdens kvalitāte |
|
Dzelzs – 2.0 mg/l |
||||
|
Skalošanas ūdens daudzums*** |
m3 |
0.74 |
0.97 |
1.52 |
2.19 |
2.98 |
|
Skalošanas minimālā intensitāte |
m3/h |
5.6 |
7.3 |
11.4 |
16.4 |
22.3 |
|
Tvertnes izmērs (diametrs) |
collas |
21 |
24 |
30 |
36 |
42 |
|
m |
0.53 |
0.61 |
0.76 |
0.91 |
1.07 |
|
|
Tvertnes tilpums |
litri |
316 |
415 |
640 |
850 |
1100 |
|
Filtrējošā materiāla daudz. tvertnē |
litri |
200 |
281 |
416 |
562 |
720 |
|
Iekārtas kopējais izmērs |
|
|
|
|
|
|
|
Garums |
m |
1.36 |
1.56 |
1.96 |
2.16 |
2.36 |
|
Platums (dziļums) |
m |
0.84 |
0.94 |
1.14 |
1.24 |
1.34 |
|
Ūdens pieslēgumi . |
mm / DN |
D40 / DN32 |
D50 / DN40 |
D63 / DN50 |
D63 / DN50 |
D75 / DN65 |
|
Augstums |
m |
2.40 |
||||
|
Attīrīšanas iespējas |
|
Dzelzs, mangāns, duļķainība, smaka, krāsainība |
||||
|
Tvertnes materiāls |
|
FRP (stiklašķiedras) |
||||
|
Filtrējošais materiāls |
|
Aqua Mandix, kvarca smiltis (0.4-0.8mm, 0.7x1.2mm, 1-3mm, 3x5 mm |
||||
|
Cauruļvadu apsaiste |
|
PVC |
||||
|
Vārstu piedziņa |
|
Trīsvirziena elektrovārsti BELIMO |
||||
|
Darba spiediens |
bar |
2-6 |
||||
|
Elektrības pieslēgums |
|
220V, 50Hz, 1 fāze |
||||
|
Elektropatēriņš |
W |
3 W |
||||
* Filtrācijas ātrums 8 m/h
** Filtrācijas ātrums 12 m/h
*** Pretplūsma 8 min
FILTRU APSAISTE
Sistēma ir aprīkota ar diviem elektriskiem trīsvirziena vārstiem, kas padara sistēmu vienkāršu un lētu ekspluatācijā. Cauruļvadu sistēma ir veidota no PVC caurulēm un veidgabaliem. Filtrus var skalot gan rokas, gan automātiskā režīmā.
SPIEDIENA TVERTNES
Filtru spiediena tvertnes ir izgatavotas no stikla šķiedras ar iekšēju PE pārklājumu ar spiediena klasi PN10.
FILTRA MATERIĀLS
Ūdens attīrīšanai tiek izmantots filtrējošais materiāls Aqua Mandix un kvarca smiltis ar dažādu graudiņu izmēru (0.4x0.8 mm, 0.7x1.25 mm,1x3 mm, 3x5 mm). Aqua Mandix porainā struktūra veido lielu aktīvo virsmu un nodrošina efektīvu adsorbciju un filtrējamo vielu uzkrāšanu. Aqua Mandix salīdzinājumā ar citiem filtrējošajiem materiāliem ir viegls un līdz ar to ir vieglāk skalojams un mazāk patērē skalošanas ūdeni.
VADĪBAS BLOKS

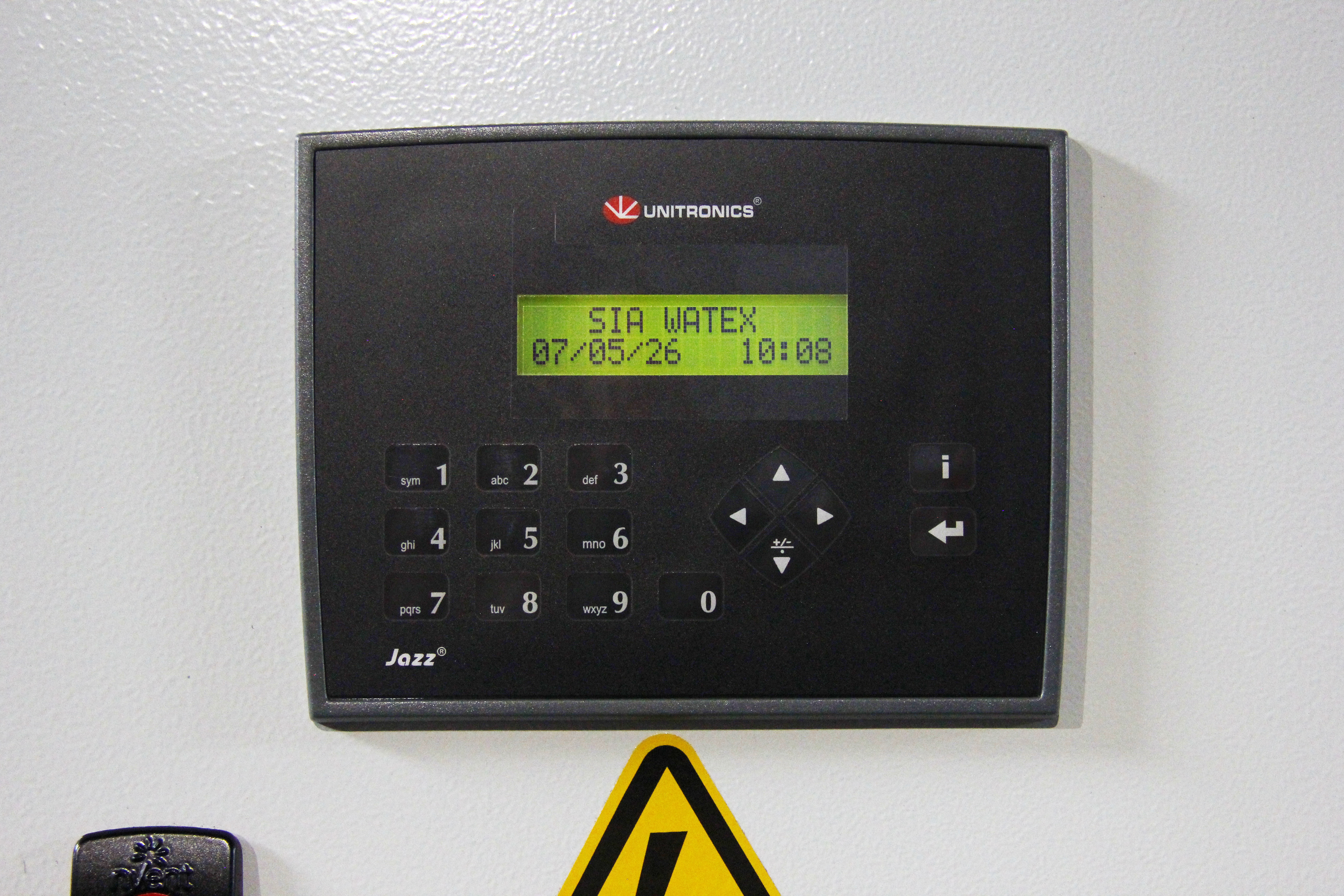

Filtri aprīkoti ar automātiskās darbības vadības bloku ar LCD displeju, kurā var uzstādīt filtru skalošanas parametrus - dienas, laikus, aizsardzību no nepiederošu personu piekļuves. Sistēma ir savietojama ar SCADA. Iespējams papildināt ar GSM apziņošanas sistēmu, filtru skalošanu pēc patērētā ūdens apjoma, filtrējošā materiāla irdināšanu ar gaisa pūtēju vai kompresoru.
GAISA PADEVE

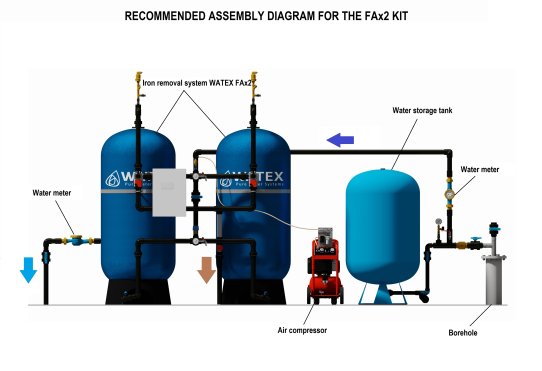

Ūdens aerācijai nepieciešams uzstādīt bezeļļas gaisa kompresoru gaisa padevei sistēmā. Sistēmu var aprīkot ar jebkura ražotāja bezeļļas kompresoru. Sistēmā ir iebūvēta gaisa kontroles un regulēšanas mezgls. Gaisa padevi kontrolē sistēmā iebūvētais plūsmas slēdzis, kas dod signālu elektromagnētiskajam vārstam atvērties, kad ir ūdens plūsma. Gaiss ūdenī tiek ievadīts pirms filtriem.
Parādīt visu aprakstuNospiežot uz sekojošajām saitēm, varat apskatīt un lejupielādēt:
Atdzelžošanas_filtri_WATEX_FA500-1000x2_tehniskie_dati_LV.pdf
