WATEX FA500 X2 atdzelžošanas filtrs

Ražotājs: WATEX
Produkta kods: FA0500X2
Šāda kombinācija neeksistē

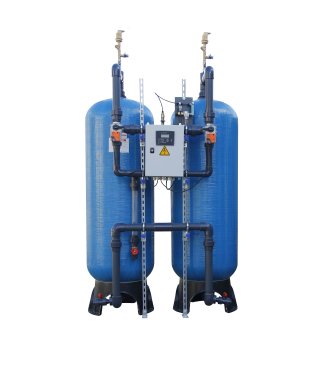

WATEX FA500x2





ŪDENS KVALITĀTES PROBLĒMA

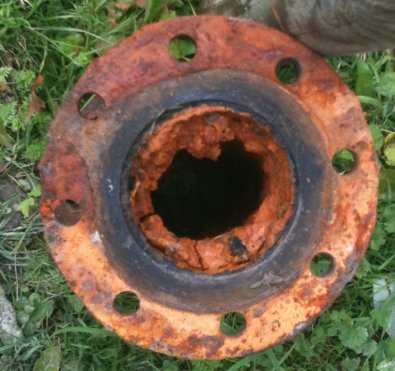

Dzelzs un mangāns bieži izraisa galvenās problēmas hidrotehniskajās ierīcēs. Nogulsnēm uzkrājoties caurulēs krītas ūdensapgādes un apkures sistēmu energoefektivitāte vai tās aizsērē pilnībā. Ūdens ar paaugstinātu Dzelzs un Mangāna saturu dzeramā ūdens apgādes sistēmās padara tā lietošanu nepatīkamu iedzīvotājiem, jo ūdenim ir metāliska piegarša, pastiprināti nolietojas sadzīves tehnika un dzelzs rūsganā krāsa izsēžas uz veļas un santehnikas. Valstī noteiktais standarts dzelzs un mangāna koncentrācijai centralizētajās ūdens apgāde sistēmās ir 0,1mg/l dzelzs un 0.05mg/l mangāna.

RISINĀJUMS

Labākais risinājums šai problēmai ir oksidācija ar gaisu, ko veic WATEX FA iekārtu modeļi. WATEX FA sērijas filtri paredzēti ūdens attīrīšanai no duļķainības, izšķīdušā un oksidētā dzelzs, mangāna, smakas un amonija ciematiem, pilsētām un ražošanas uzņēmumiem. Galvenokārt to pielieto pazemes ūdens vai centralizētās ūdens apgādes sistēmās.

DARBĪBAS PRINCIPS

WATEX FA filtru darbības princips balstās uz aerāciju un filtrāciju. Kad neattīrītais ūdens tiek aerēts, dzelzs, mangāns un mehāniskie piemaisījumi veido mazas nogulsnes, kuras iespējams filtrēt. Suspendētās vielas tiek filtrēts caur filtrējošo materiālu, kas iebērts filtrā. Filtri regulāri pēc noteikta intervāla tiek skaloti atkarībā no piesārņojuma un ūdens patēriņa. Pēc izskalošanas filtri atkal ir gatavi ūdens attīrīšanai. Iekārta ir pilnībā sakomplektēta rūpnīcā. Objektā atliek tik pieslēgt ūdeni, kanalizāciju un elektrību un palaist iekārtu darbībā.





Parādīt visu aprakstu

Iekārtas tehniskie parametri

Mērvienība

Modelis

FA 500x2

FA 600x2

FA 800x2

FA 900x2

FA1000x2

Iekārtas ražība* Qnom

m3/h

3.6

4.7

7.3

10.5

14.3

Iekārtas ražība** Qmaks

m3/h

5.4

7.0

10.9

15.8

21.4

Iekārtas maksimālā caurplūde

m3/h

7.1

9.3

14.6

19.1

27.1

Aprēķina ienākošā ūdens kvalitāte



Dzelzs – 2.0 mg/l

Skalošanas ūdens daudzums***

m3

0.74

0.97

1.52

2.19

2.98

Skalošanas minimālā intensitāte

m3/h

5.6

7.3

11.4

16.4

22.3

Tvertnes izmērs (diametrs)

collas

21

24

30

36

42

m

0.53

0.61

0.76

0.91

1.07

Tvertnes tilpums

litri

316

415

640

850

1100

Filtrējošā materiāla daudz. tvertnē

litri

200

281

416

562

720

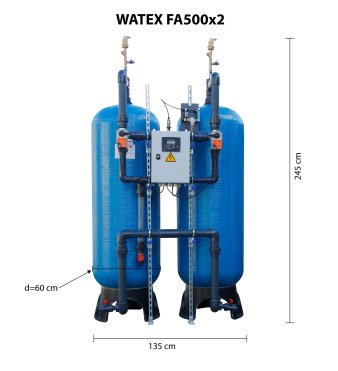

Iekārtas kopējais izmērs













Garums

m

1.36

1.56

1.96

2.16

2.36

Platums (dziļums)

m

0.84

0.94

1.14

1.24

1.34

Ūdens pieslēgumi .

mm / DN

D40 / DN32

D50 / DN40

D63 / DN50

D63 / DN50

D75 /  DN65

Augstums

m

2.40

Attīrīšanas iespējas



Dzelzs, mangāns, duļķainība, smaka, krāsainība

Tvertnes materiāls



FRP (stiklašķiedras)

Filtrējošais materiāls



Aqua Mandix,                                                                             kvarca smiltis (0.4-0.8mm, 0.7x1.2mm, 1-3mm, 3x5 mm

Cauruļvadu apsaiste



PVC

Vārstu piedziņa



Trīsvirziena elektrovārsti BELIMO

Darba spiediens

bar

2-6

Elektrības pieslēgums



220V, 50Hz, 1 fāze

Elektropatēriņš

W

3 W


* Filtrācijas ātrums 8 m/h
** Filtrācijas ātrums 12 m/h
*** Pretplūsma 8 min

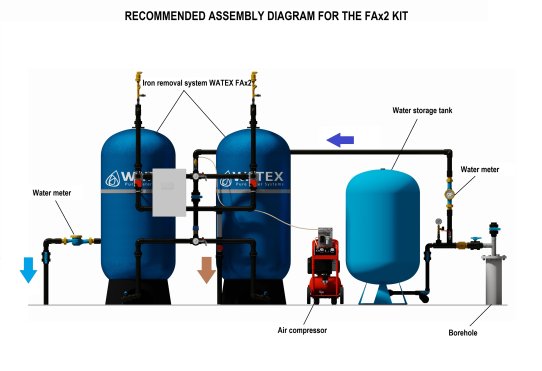

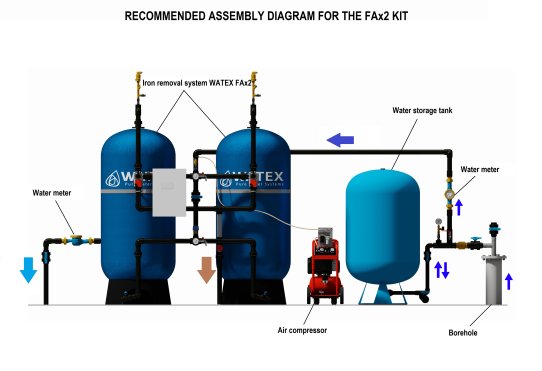

FILTRU APSAISTE

Sistēma ir aprīkota ar diviem elektriskiem trīsvirziena vārstiem, kas padara sistēmu vienkāršu un lētu ekspluatācijā. Cauruļvadu sistēma ir veidota no PVC caurulēm un veidgabaliem. Filtrus var skalot gan rokas, gan automātiskā režīmā.

SPIEDIENA TVERTNES

Filtru spiediena tvertnes ir izgatavotas no stikla šķiedras ar iekšēju PE pārklājumu ar spiediena klasi PN10.

FILTRA MATERIĀLS

Ūdens attīrīšanai tiek izmantots filtrējošais materiāls Aqua Mandix un kvarca smiltis ar dažādu graudiņu izmēru (0.4x0.8 mm, 0.7x1.25 mm,1x3 mm, 3x5 mm). Aqua Mandix porainā struktūra veido lielu aktīvo virsmu un nodrošina efektīvu adsorbciju un filtrējamo vielu uzkrāšanu. Aqua Mandix salīdzinājumā ar citiem filtrējošajiem materiāliem ir viegls un līdz ar to ir vieglāk skalojams un mazāk patērē skalošanas ūdeni.

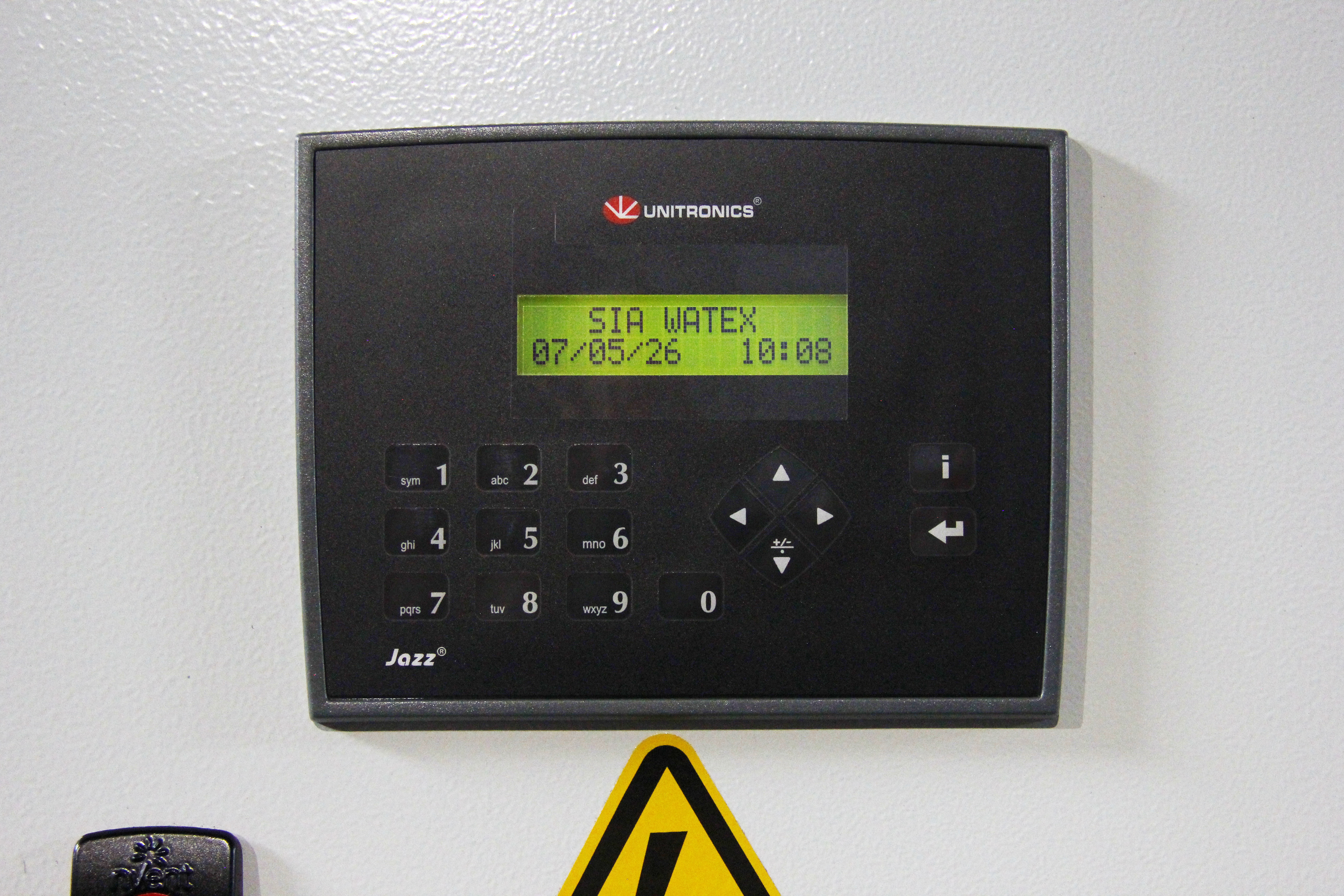

VADĪBAS BLOKS

Filtri aprīkoti ar automātiskās darbības vadības bloku ar LCD displeju, kurā var uzstādīt filtru skalošanas parametrus - dienas, laikus, aizsardzību no nepiederošu personu piekļuves. Sistēma ir savietojama ar SCADA. Iespējams papildināt ar GSM apziņošanas sistēmu, filtru skalošanu pēc patērētā ūdens apjoma, filtrējošā materiāla irdināšanu ar gaisa pūtēju vai kompresoru.

GAISA PADEVE

Ūdens aerācijai nepieciešams uzstādīt bezeļļas gaisa kompresoru gaisa padevei sistēmā. Sistēmu var aprīkot ar jebkura ražotāja bezeļļas kompresoru. Sistēmā ir iebūvēta gaisa kontroles un regulēšanas mezgls. Gaisa padevi kontrolē sistēmā iebūvētais plūsmas slēdzis, kas dod signālu elektromagnētiskajam vārstam atvērties, kad ir ūdens plūsma. Gaiss ūdenī tiek ievadīts pirms filtriem.



Parādīt visu aprakstu

Nospiežot uz sekojošajām saitēm, varat apskatīt un lejupielādēt:

 Atdzelžošanas_filtri_WATEX_FA500-1000x2_tehniskie_dati_LV.pdf

Dzeramā_ūdens_attīrīšana_WATEX.pdf
